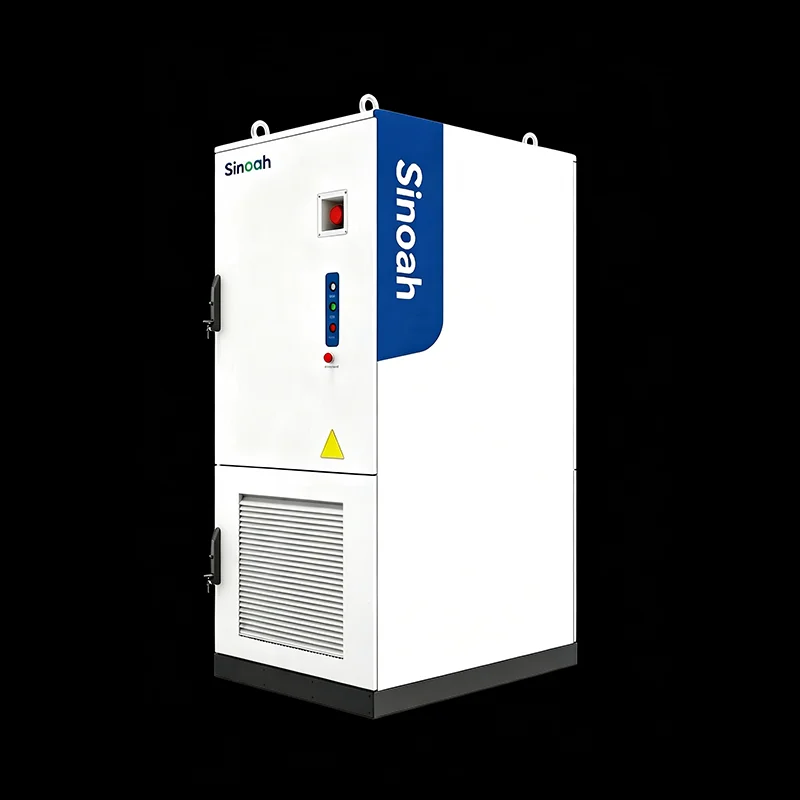

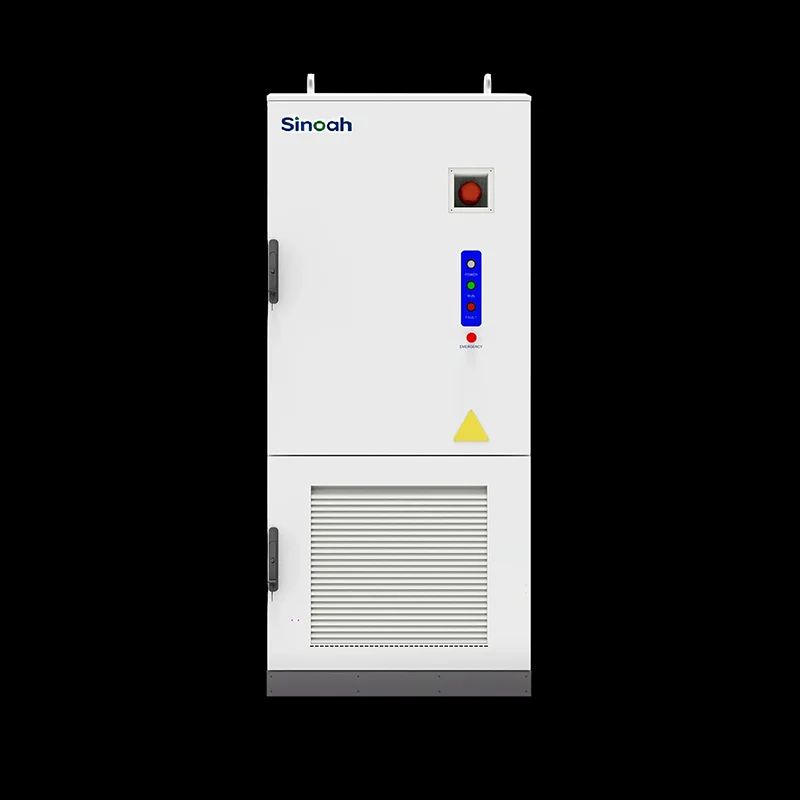

125kW / 261kWh 水冷ESSキャビネット

314Ah LFP セル、8000 以上のサイクル寿命、セル温度差が 3°C 以内に制御され、10 年間のセル保証を備えた Sinoah Energy 125kW / 261kWh 液冷 ESS キャビネットは、工場、ホテル、倉庫、商業ビル、太陽光発電と蓄電プロジェクト、EV 充電サイトに適しています。コンパクトな 1050×1350×2400mm の筐体は約 1.4m² を占め、要求の厳しい屋外設置に IP55 保護を提供します。

迅速な商用 ESS 導入のためのオールインワン設計

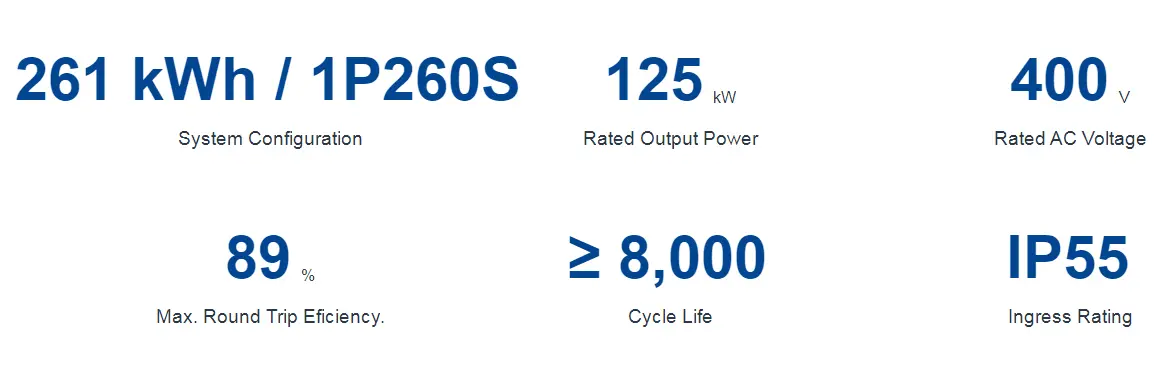

Sinoah Energy 125kW / 261kWh 液冷 ESS キャビネットは、商用エネルギー貯蔵に必要な主要コンポーネントを 1 つの工場で組み立てられたシステムに統合しています。バッテリー システムは、1P260S として構成された LFP 3.2V/314Ah セルを使用し、728 ～ 936V DC 電圧範囲で 261kWh の容量を提供します。

400V AC 出力を備えた 125kW 双方向 PCS は、バッテリーとグリッド間の双方向電力変換を管理し、統合された BMS はバッテリーの状態をセルレベルで継続的に監視します。内蔵の EMS は、ピークカット、負荷シフト、料金最適化、再生可能エネルギー利用などの運用戦略を制御します。統合された配電、計量器、回路ブレーカー、サージ保護、冷却、およびエアロゾル火災保護により、現場での設置の複雑さがさらに軽減されます。

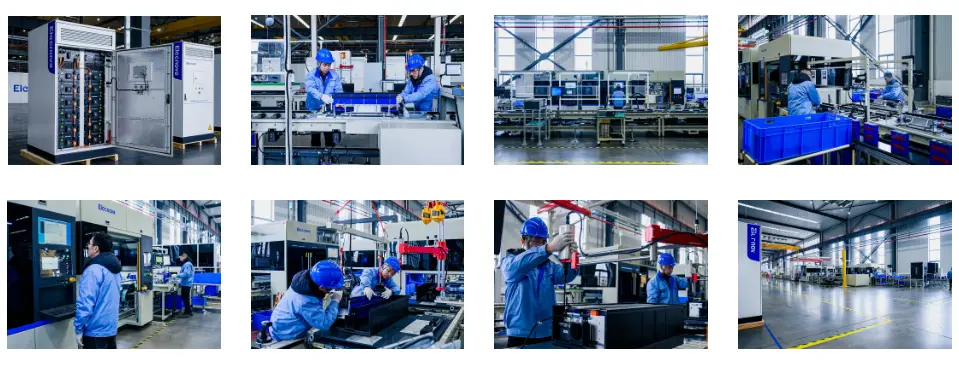

キャビネットは事前に組み立てられ、工場でテストされているため、お客様は主に設置基盤を準備し、必要な電気接続を完了する必要があり、バッテリー、PCS、制御機器を個別に設置する場合と比べて導入時間を短縮できます。

商用エネルギー管理のための 125kW の電力と 261kWh の容量

125kWの電力出力と261kWhのエネルギー容量の組み合わせにより、電力需要管理とエネルギーシフトの間の実用的なバランスが得られます。需要のピークが短期間である企業の場合、システムは急速に放電してグリッド電力需要を削減できます。使用時間アプリケーションの場合、コストの低い時間帯に充電し、電気料金が高い時間帯に放電することができます。

実際のバックアップ期間は、接続されている負荷によって異なります。一定の 125kW の負荷では、公称 261kWh の容量は、システム損失および予備設定が行われるまでの理論上のエネルギー供給量は約 2 時間に相当します。重要な負荷が低いほど、利用可能なバックアップ期間を延長できるため、キャビネットはさまざまな緊急電源戦略に適しています。

3℃以内の温度バランスを実現する高度な液体冷却

バッテリーの温度均一性は、セルの劣化、安全性、および長期的なシステムパフォーマンスに直接影響します。 Sinoah Energy ECO-E261LP-2A は、パックレベルの液体冷却を使用してセルの温度差を 3°C 以内に維持します。

セル温度がより均一になることで、局所的な熱応力が軽減され、一貫した充電および放電パフォーマンスがサポートされます。液体冷却システムは、PCS およびその他の電気コンポーネント用の強制空冷と組み合わされて、ハイブリッド熱管理アーキテクチャを作成します。

このアプローチはコンパクトなキャビネット設計もサポートしており、261kWh のバッテリー容量を 1050×1350×2400mm の筐体内に収めることができます。このシステムは、-25°C ～ +55°C の周囲温度で動作するように設計されています。

ピークシェービング、負荷シフト、太陽光発電の最適化のためのインテリジェント EMS

統合された EMS により、Sinoah Energy ESS キャビネットは電力需要とエネルギー価格の変化に対応できます。このシステムは、バックアップ バッテリーとしてのみ動作するのではなく、電気がいつ、どのように蓄えられ、使用されるかをアクティブに管理できます。

1. ピークシェービングとロードシフト

電力需要が高い期間には、EMS はバッテリーに放電を命令し、送電網から引き出される電力量を減らすことができます。需要が低い時間帯には、システムはバッテリーを再充電できます。これは、企業が需要のピークを管理し、電力消費プロファイルを最適化するのに役立ちます。

2. 使用時間料金の最適化

使用時間帯の電気料金に基づいて運営されている企業は、コストが低い期間にバッテリーを充電し、コストが高い期間に放電できます。経済的利益は、地域の電力価格、運用スケジュール、システム効率、サイクリング戦略によって異なります。

3. PV + ストレージの統合

太陽光発電を備えた商業ビルの場合、敷地内での需要が低い場合に、余剰の太陽光発電を輸出する代わりに貯蔵することができます。蓄えられたエネルギーは、後で太陽光発電が減少したときに使用できるため、太陽光の自家消費が改善され、グリッド電力への依存が軽減されます。

4. 太陽光発電＋蓄電＋EV充電

EV の充電により、サイトの電力需要が突然増加する可能性があります。 125kW ESS キャビネットは、充電インフラストラクチャのエネルギー バッファとして機能するため、企業が充電負荷を管理し、サイトの電気条件に応じて費用のかかる系統接続アップグレードの必要性を潜在的に削減できるようになります。

5. 非常用電源

バックアップ動作用に構成されている場合、システムは送電網の中断中に指定された重要な負荷に電力を供給できます。利用可能なバックアップ期間は、負荷プロファイル、予約設定、PCS 構成、およびサイトの電気設計によって異なります。

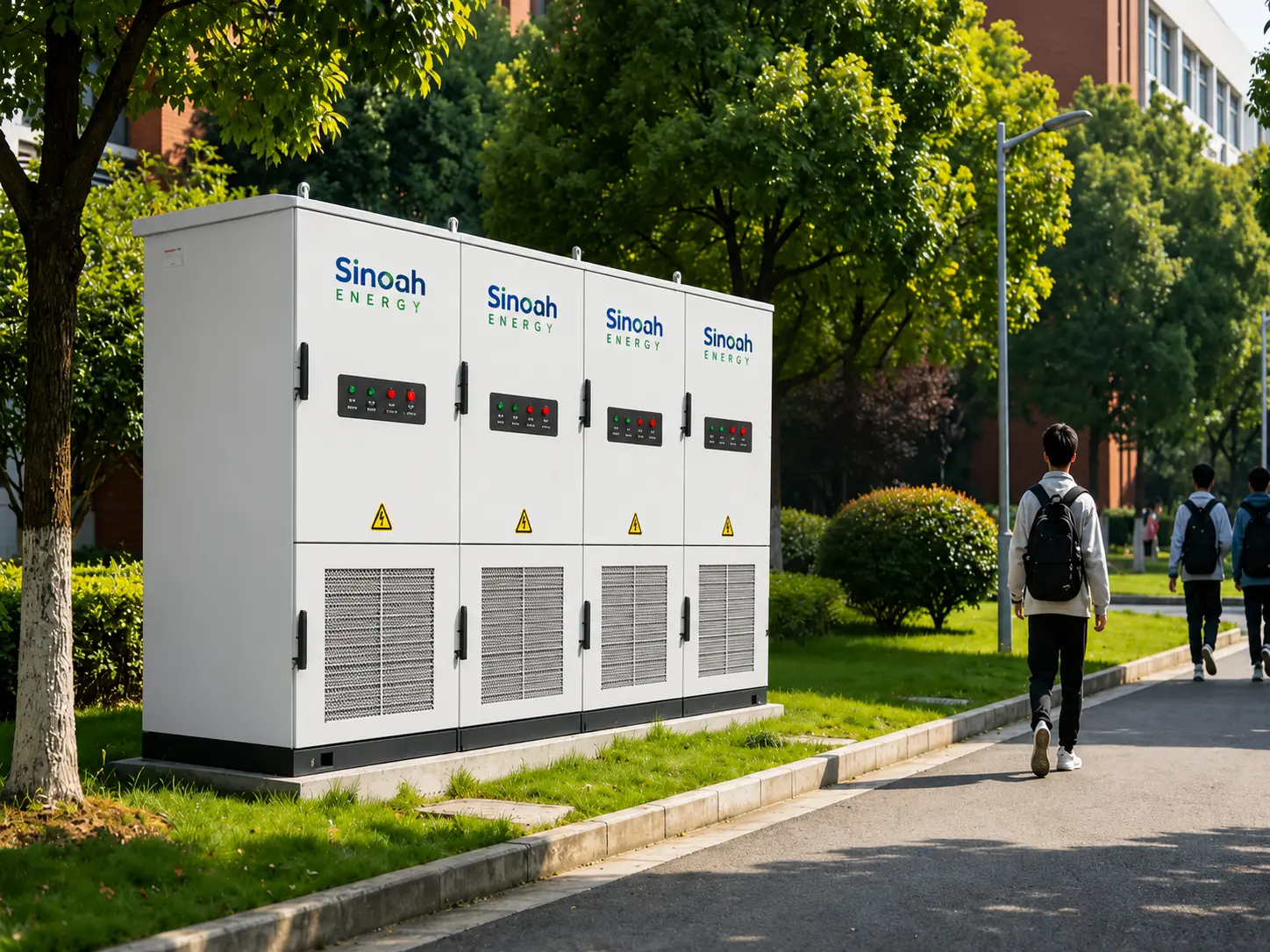

屋外商用設置用のコンパクトなIP55キャビネット

商業用エネルギー貯蔵プロジェクトでは屋内スペースが限られていることが多いため、屋外への設置が重要な考慮事項となります。 Sinoah Energy キャビネットのサイズは 1050×1350×2400 mm、占有面積は約 1.4 平方メートルです。

IP55 エンクロージャは粉塵の侵入や噴流水に対する保護を提供し、C4 腐食保護により産業環境や沿岸環境での設置をサポートします。プロジェクト環境の必要に応じて、C5 腐食保護も利用できます。

設置場所には、適切なコンクリート基礎、十分な換気と安全スペース、および検査とメンテナンスのための適切なアクセスが必要です。

多層バッテリーと防火保護

261kWh のリチウム電池システムを商用環境に導入する場合、安全性が非常に重要です。 Sinoah Energy は、セルレベルの監視、BMS 保護、熱管理、およびキャビネット内の消火を組み合わせています。

BMS は動作状態を監視し、過電圧、不足電圧、過電流、過熱、短絡状態に対する保護を提供します。エアロゾルベースの PACK レベルの消火システムが統合されており、バッテリーレベルで検出された火災イベントに対応します。

このシステムは、UN38.3、IEC 62619、IEC 63056、IEC 62477-1、IEC 61000-6-2/4、UL 9540A などの国際規格および認証要件に従って設計されています。該当するグリッド準拠には、対象市場およびプロジェクトの要件に応じた EN 50549、G99、VDE4105、NRS097、C10/11、CEI0-21、および CEI0-16 構成が含まれます。

技術仕様

125kW / 261kWh ESS キャビネットの一般的な用途

1. 製造設備

機械、生産ライン、コンプレッサー、その他の高出力機器を備えた工場は、このシステムを使用して需要のピークを減らし、エネルギー消費を低コストの時期にシフトできます。

2. ホテルおよび商業ビル

ホテル、オフィス、ショッピング施設、その他の商業ビルは、蓄電池と太陽光発電を組み合わせて、自家消費を改善し、ピーク需要を管理し、送電網中断時の重要な負荷を維持することができます。

3. 倉庫および物流センター

倉庫はキャビネットを使用して、照明、HVAC、冷凍、自動化システム、充電装置からの電力需要を管理しながら、重要な業務にバックアップ エネルギーを提供できます。

4. 商業用太陽光発電 + 蓄電プロジェクト

このシステムは、オンサイト需要が低い期間に余剰の PV 発電を蓄え、太陽光出力が減少すると蓄えられたエネルギーを放出し、企業が太陽光発電への投資価値を高めるのに役立ちます。

5. EV充電インフラ

ESS キャビネットは、高い充電負荷を緩衝し、系統接続に対する同時充電需要の影響を軽減することにより、商用 EV 充電アプリケーションに追加の電力容量を提供できます。

例: 商業ホテルのエネルギー管理

150kWの太陽光発電システム、EV充電インフラ、年間電力消費量が約450,000kWhを備えた120室のホテルでは、午後のチェックインと夜の営業中に大幅な需要のピークが発生する可能性があります。

適切な EMS 戦略により、Sinoah Energy 125kW / 261kWh ESS キャビネットは、サイトの需要が高い期間に放電し、余剰の太陽エネルギーを貯蔵し、低コストの料金期間に充電することができます。潜在的な節約額は、ホテルの実際の負荷プロファイル、料金体系、太陽光発電、運営スケジュール、および地域の送電網料金によって異なります。

このタイプのプロジェクトの場合、システムは単一の省エネ戦略に依存するのではなく、ピーク需要管理、太陽光発電の自家消費、使用時間の最適化、非常用電力要件に同時に対処できます。

長期的な信頼性と英国の技術サポート

Sinoah Energy は、商業エネルギー貯蔵プロジェクトに対する工場直接製造と英国ベースの技術サポートを組み合わせています。 125kW / 261kWh システムは、8000 以上のサイクル寿命と 10 年間のセル保証を提供し、長期的なプロジェクト計画をサポートします。

このキャビネットは、統合システムとして、バッテリー、PCS、BMS、EMS、冷却、配電、および安全機能に対して 1 つの調整されたソリューションを提供します。 Sinoah Energy は、プロジェクト固有の構成、設置計画、システム拡張、さまざまな商用サイトの技術要件もサポートできます。

実際の応用例: 120 室のホテルでエネルギーコストを 30% 削減

英国南東部にある 120 室のホテルには、150kW の太陽光発電システム、宿泊客用の EV 充電設備があり、年間電力消費量は約 450,000kWh です。ホテルは時間料金制で運営されており、ピーク時の電気料金は 32 ペンス/kWh、オフピークの電気料金は 11 ペンス/kWh です。

導入前、ホテルの電力需要は、午後のチェックイン、キッチンの稼働、夜間のサービス時に常時約 180kW に達していました。これらの需要のピークにより電気料金が増加しましたが、ホテルの昼間の太陽光発電の一部は比較的低料金で送電網に送られていました。

Sinoah Energy 125kW / 261kWh 液冷 ESS キャビネットを設置した後、統合 EMS がピークカット、太陽光発電の最適化、および使用時間エネルギー管理用に構成されました。午後の需要ピーク時にバッテリーが放電して系統需要が約 180kW から 125kW 以下に減少し、年間需要関連で 10,000 ポンド以上の潜在的な節約がもたらされました。

同時に、以前に輸出された余剰の太陽光発電を261kWhのバッテリーに蓄え、夜間の運用中に使用することができます。動作条件例では、太陽光の自己消費量が約 50% から 85% 以上に増加し、さらに電力が節約されました。

このシステムはまた、夜間のオフピーク時に約 11 ペンス/kWh で充電し、高コストの時間帯には約 32 ペンス/kWh で放電しました。この 21 ペンス/kWh の価格差により、バッテリー効率とサイトの実際の運用戦略に応じて、料金裁定の追加の機会が生まれました。

これらの運用想定に基づいて、ホテルはバックアップ電力機能と太陽光発電システムの有効利用を獲得しながら、合計年間 25,000 ポンド以上のエネルギー節約を達成することができます。 8000 以上のサイクル寿命と 10 年間のセル保証を備えた Sinoah Energy システムは、エネルギーコストを削減し、電力回復力を向上させる長期的なソリューションを提供します。

よくある質問

1. 125kW / 261kWh ESS システムはビジネスをどれくらい節約できますか?

節約の可能性は、電気料金、ピーク需要料金、毎日の負荷パターン、太陽光発電、バッテリー運用戦略、および地域の規制によって異なります。適切な商業用地では、ピークカット、料金裁定取引、太陽光の自家消費量の増加により、年間で大幅な節約が可能になります。予想回収期間を計算する前に、サイト固有の負荷と料金の分析を完了する必要があります。

2. システムにはどれくらいの設置スペースが必要ですか?

キャビネットのサイズは 1050×1350×2400 mm で、占有面積は約 1.4 平方メートルです。適切なコンクリート基礎と、電気接続、安全要件、検査、メンテナンスのための十分なスペースを確保する必要があります。

3. 液冷と空冷の違いは何ですか?

バッテリー パックは液体冷却を使用してセルの温度差を 3°C 以内に維持し、温度均一性を向上させ、熱応力を軽減します。 PCSなども強制空冷を採用。このハイブリッド熱管理設計により、空気のみのバッテリー冷却システムよりも正確なバッテリー温度制御が可能になります。

4. 261kWh のバッテリーはどれくらいの時間バックアップ電力を提供できますか?

バックアップ期間は、実際に接続されている負荷によって異なります。連続 125kW 負荷では、261kWh は、変換損失、動作予備力、およびシステム制限を考慮する前の理論上のバッテリー エネルギーの約 2 時間に相当します。負荷が低いほど、バックアップ期間が長くなります。

5. 125kW / 261kWh システムは太陽光発電と併用できますか?

はい。統合された EMS は、PV 発電とバッテリーの充電と放電を調整できます。余剰の太陽エネルギーは後で使用するために保存できるため、敷地内の太陽光消費量が増加し、系統電力の購入が削減されます。

6. システムはEV充電をサポートできますか?

はい。 ESS キャビネットは商用 EV 充電インフラストラクチャと統合できます。充電需要が高いときに追加の電力を供給することで、サイトのピーク負荷を管理し、既存の送電網接続への圧力を軽減できます。

7. キャビネットは屋外設置に適していますか?

はい。このキャビネットは IP55 定格のエンクロージャと C4 腐食保護を備えており、適切な屋外商業施設に適しています。設置前に、現場の条件、基礎の設計、スペース、防火要件、および地域の規制を評価する必要があります。
