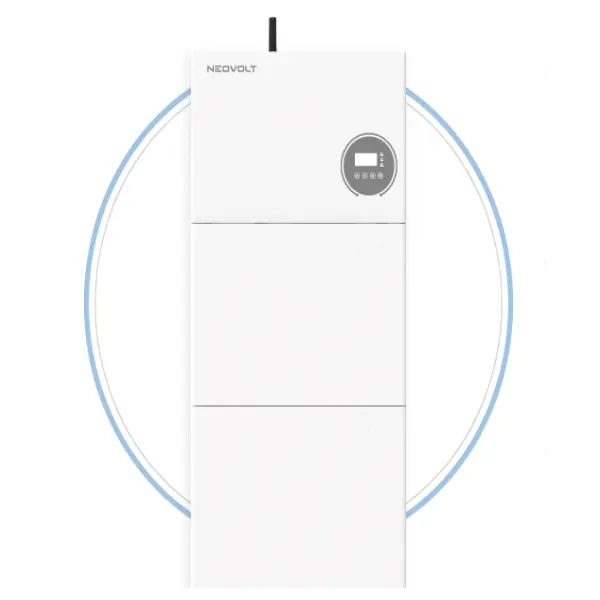

A 10kW単相ハイブリッドインバータは、1 つのエネルギー管理システム内でソーラー パネル、蓄電池、家庭用または商業用負荷、電力網を調整するように設計されています。高い電力需要、不安定な送電網供給、エネルギーコストの上昇、または限られた屋上のスペースに対処するユーザーにとって、適切なインバーターは太陽光の自家消費を改善し、バッテリーバックアップへの体系的な道筋を提供するのに役立ちます。このガイドでは、10kW 単相ハイブリッド インバーターがどのように動作するか、その主要コンポーネントの機能、重要な仕様、および実際のエネルギー ニーズに合わせて信頼性の高いシステムを計画する方法について説明します。
目次
1. 10kW 単相ハイブリッドインバータについて理解する
ハイブリッド インバーターは、太陽光発電インバーターとバッテリー インバーターの機能を 1 つの連携デバイスに組み合わせたものです。太陽光発電とエネルギー貯蔵を完全に別個のシステムとして扱うのではなく、太陽光発電パネル、バッテリー、電気負荷、電力網間の電力の流れを管理できます。この構成は、グリッド電力とバッテリー バックアップへのアクセスを維持しながら、太陽光発電の自家消費を増やしたい施設に特に役立ちます。
「10kW」定格は、インバータの公称 AC 電力容量を指します。 「単相」の指定は、動作するように設計された電源のタイプを識別します。実際の電圧、周波数、最大電流、PV 入力範囲、バッテリー電圧範囲、およびグリッド要件は、特定のモデルと市場によって異なります。
ハイブリッド インバータは、自家消費、バッテリ バックアップ、使用時間エネルギー管理、制御されたグリッド充電などのいくつかの動作戦略もサポートする場合があります。ただし、機能はモデルによって異なるため、設置者はシステムを設計する前に必ずメーカーの技術文書を確認する必要があります。
2. さまざまなエネルギー源をどのように管理するのですか?
ハイブリッド アーキテクチャの主な利点は、調整されたエネルギー管理です。ほとんどの家庭用および商業用電化製品は AC 電源を使用しますが、太陽光発電は DC 電源として生成されます。バッテリーは DC エネルギーを蓄え、電力網は AC 電力を供給します。インバータは、これらのソース間の制御および変換ポイントとして機能します。
典型的な自家消費戦略では、太陽光発電はまず能動負荷に電力を供給します。余剰エネルギーはバッテリーを充電し、許可されれば追加の電力が送電網に送られる可能性があります。太陽光発電が減少すると、選択した動作モードに応じて、グリッド電力が使用される前にバッテリーが負荷をサポートすることがあります。
この調整されたアプローチは、一般的な問題に対処するのに役立ちます。太陽光発電は日中の時間帯にピークに達することが多く、一方で住宅の電力需要は夜間に増加する可能性があります。バッテリー貯蔵により、日中の太陽光発電の一部を後の消費にシフトすることができます。
3. 10kW の容量が重要なのはなぜですか?
10kW クラスのインバータは、小規模住宅設備よりも電力需要がかなり高い物件に適しています。大きな住宅、作業場、小規模な商業ビル、農場、オフィス、または単相負荷が大きいその他の施設で使用できます。
重要なのは単に「10kW」という数字ではありません。インバータは、サイトの実際の負荷プロファイルに一致させる必要があります。不動産では、モーター、ポンプ、コンプレッサー、エアコン、その他の機器によって引き起こされる高い短期ピークが発生する一方で、平均負荷ははるかに低く維持されている場合があります。
| システム要因 | なぜそれが重要なのか | 確認すべきこと |
|---|---|---|
| 連続AC電源 | 連続的に供給できる負荷の量を決定します。 | 定格出力電力と動作条件。 |
| ピークパワー | モーターとコンプレッサーには追加の始動電力が必要な場合があります。 | サージ容量と持続時間。 |
| バッテリー出力 | バッテリーが十分な電流を供給できない場合、大型のインバーターはフルパワーを供給できません。 | バッテリー電圧、最大放電電流、および BMS 制限。 |
| PV容量 | どれだけの太陽光発電を接続できるかを決定します。 | 最大 PV 電力、電圧、電流、および MPPT 範囲。 |
| 系統接続 | 地元の電力会社は輸出制限または電流制限を課す場合があります。 | グリッドの電圧、周波数、位相、および地域の規制。 |
4. どの技術仕様が最も重要ですか?
製品ラベルではハイブリッド インバータが似ているように見えますが、詳細な仕様は大幅に異なる場合があります。慎重に比較する場合は、定格出力だけではなく、電気的互換性に焦点を当てる必要があります。
AC出力仕様
単相 10kW インバータは、その電源構成を使用する市場では一般に 220 ～ 240V の範囲で動作し、電力網に応じて 50Hz または 60Hz で動作します。一部の 10kW 製品には、220 ～ 240V で約 43 ～ 46A の AC 出力電流が記載されていますが、正確な値は定格電圧と設計によって異なります。
PV入力とMPPT
最大 PV 入力電圧、動作電圧範囲、最大 PV 電流、短絡電流、MPPT チャネル数は重要な仕様です。 MPPT チャンネルが増えると、屋根の向き、日陰の条件、またはストリングの構成が異なる場合に、より高い柔軟性が得られます。
効率
変換効率は、生成されたエネルギーが負荷またはバッテリーに到達する量に影響します。 10kW ハイブリッド インバーター モデルの公開仕様は 90% の上限に近づく可能性がありますが、最大効率をあらゆる動作条件下で達成される効率として解釈すべきではありません。
保護と囲い
屋外または要求の厳しい設置の場合、塵や水からの保護、温度管理、サージ保護、過電流保護、および適切な設置条件が長期信頼性に直接影響する可能性があります。
たとえば、現在市販されている 10kW 単相製品は、バッテリ電圧、MPPT 構成、最大 PV 入力、AC 電流、エンクロージャ定格、および通信インターフェイスに大きなばらつきがあります。最終的なシステム設計には常に正確なモデル データシートを使用する必要があるのはこのためです。
5. バッテリーの保管はどのように計画すべきですか?
バッテリー容量とインバーター電力は 2 つの異なる概念です。 10kW インバーターは電力能力を表しますが、バッテリー容量は通常 kWh で表され、どれだけのエネルギーを蓄えることができるかを表します。
たとえば、使用可能な容量が 20kWh のバッテリーは、自動的に 10kW を連続的に供給できることを意味しません。バッテリーの最大充放電電流、電圧、BMS 制限、温度、充電状態、インバーターの互換性はすべて実際の性能に影響します。
設置前に確認すべきバッテリーに関する質問
- バッテリーの電圧はインバーターと適合していますか？
- インバーターはバッテリーの化学的性質と BMS 通信プロトコルをサポートしていますか?
- 最大連続充電電流はどれくらいですか?
- 最大連続放電電流はどれくらいですか?
- 利用可能なエネルギーはどれくらいありますか?
- バッテリーモジュールを後から追加することはできますか?
- バッテリーメーカーは特定のインバーターモデルを承認していますか?
6. 太陽光発電システムはどのように適合させる必要がありますか?
PV アレイは、インバータの許容 DC 電圧、電流、最大 PV 電力、および MPPT 動作範囲に従って設計する必要があります。一部の 10kW 単相ハイブリッド モデルでは、インバータの AC 定格を超える PV 入力が可能で、日差しが弱いときや悪天候時の太陽光発電の向上に役立ちます。
たとえば、さまざまな 10kW 製品の公開仕様では、アーキテクチャに応じて約 13kW から 20kW 以上の範囲の最大 PV 入力値が示されています。これらの数値は一般的な要件ではなく例であり、インバーター メーカーの制限に従う必要があります。
PV 設計チェックリスト
- 年間および季節ごとに予想される太陽光発電量を計算します。
- 最小および最大ストリング電圧を確認してください。
- 各 MPPT 入力の最大電流を確認してください。
- 低温による PV 開放電圧の上昇を考慮します。
- 日陰とさまざまな屋根の方向を評価します。
- 文字列設定を利用可能な MPPT チャネルと一致させます。
- 地域の電気および送電網接続の要件を確認します。
電圧または電流の制限を超えると、機器が損傷したり、システムが意図した条件を超えて動作したりする可能性があるため、適切なストリング設計が特に重要です。
7. 停電時には何が起こるのですか?
ユーザーがハイブリッド システムを検討する主な理由の 1 つは、バックアップ電源です。ただし、「ハイブリッド」という言葉だけでは、すべてのインバータが停電時にバックアップ電力を供給できることを保証するものではありません。
バックアップ可能なシステムには通常、互換性のあるバッテリーと、電力網の停電時に保護負荷を電力網から切り離すように設計されたインバーターが必要です。次に、インバータはバックアップ回路に適切なローカル AC 電源を確立します。
標準的な電力網に接続された太陽光発電インバータは、通常、電力網が利用できない場合にはシャットダウンするため、この違いは重要です。単独運転防止保護は、ユーティリティ ネットワークへの意図しない通電を防ぐために必要です。
バックアップ計画で考慮すべきこと
- どの回路が必須と考えられますか?
- 結合された連続負荷はどれくらいですか?
- 始動電流が大きい電化製品はどれですか?
- バックアップ電源はどのくらいの期間維持する必要がありますか?
- バッテリーのエネルギーはどれくらいありますか?
- 太陽電池アレイは停電中にバッテリーを充電できますか?
たとえば、バックアップ回路では、すべての家電製品を同時に動作させるのではなく、冷蔵庫、照明、ネットワーク機器、ポンプ、セキュリティ システム、コンピュータ、または選択された HVAC 機器を優先する場合があります。
8. 回避すべきインストールの問題は何ですか?
システムの問題の多くは、インバータ自体が原因ではなく、インバータ、バッテリ、PV アレイ、電気負荷、および設置環境の間の不一致によって引き起こされます。
負荷のオーバーサイズ
バックアップ出力に高電力機器を接続しすぎると、過負荷保護が作動する可能性があります。大型のモーターとコンプレッサーは、起動電流が通常の動作電流よりも大幅に大きくなる可能性があるため、特に注意が必要です。
バッテリー制限の無視
10kW インバータは、高出力で動作するときにかなりのバッテリ電流を要求する場合があります。したがって、放電能力が不十分なバッテリバンクでは、実際に利用可能なインバータ電力が制限される可能性があります。
間違った PV ストリング構成の使用
電圧と電流は、気象条件が変化してもインバータの指定された入力範囲内にとどまる必要があります。 PV 電圧は、予想される動作温度と最悪の条件の両方でチェックする必要があります。
すべてのハイブリッド インバータが同じ機能を備えていると仮定した場合
バックアップ機能、オフグリッド操作、発電機の統合、輸出管理、グリッドからのバッテリー充電、並列操作、監視機能はモデルによって異なります。これらの機能は、「ハイブリッド」という言葉から推測するのではなく、製品ドキュメントから確認する必要があります。
9. 実用的なエネルギーシステムはどのように構築できますか?
最も信頼できるアプローチは、総合電力定格のみに基づいてインバータを選択するのではなく、サイトのエネルギー動作から始めることです。
| 企画段階 | 重要な質問 | 推奨フォーカス |
|---|---|---|
| 負荷評価 | いつ、どのくらいの電気が使われますか? | 毎日の消費量、ピーク時の負荷、季節的な需要。 |
| 太陽光発電の設計 | サイトはどのくらいの PV をサポートできますか? | 屋根の面積、方向、シェーディング、電圧、電流。 |
| バッテリーの計画 | どれくらいのエネルギーを蓄えるべきでしょうか？ | 夜間の消費量、バックアップ期間、バッテリー残量。 |
| インバータの選定 | インバータは電気系統に対応できますか? | 10kWの出力、位相、電圧、周波数、PVおよびバッテリーの制限。 |
| バックアップ設計 | どの負荷が動作し続ける必要があるか? | 重要な負荷回路、サージ需要、バッテリーの予備。 |
| 監視 | パフォーマンスはどのようにチェックされますか? | エネルギー生成、バッテリー状態、負荷消費、アラーム。 |
このアプローチは、バッテリー、太陽電池アレイ、電気位相、実際の負荷プロファイルを考慮せずに高出力インバーターを選択するという、よくある購入上の間違いを防ぐのに役立ちます。適切に統合されたシステムは、より予測可能なエネルギー管理戦略を提供しながら、利用可能な太陽光発電をより有効に活用できます。
電力需要の増大が予想される企業や家庭では、拡張性も考慮する必要があります。バッテリの拡張、インバータの並列動作、通信インターフェイス、監視プラットフォーム、将来の PV 容量は、設備の長期的な価値に影響を与える可能性があります。
10. よくある質問
10kW 単相ハイブリッドインバーターは何に使用されますか?
単相エネルギー システム内の太陽光発電、蓄電池、電気負荷、およびグリッド電力を管理するために使用されます。一般的な用途には、大規模な住宅地、小規模な商業施設、作業場、農場、および単相需要が大きいその他の場所が含まれます。
10kW ハイブリッド インバーターはバッテリーなしで動作しますか?
ハイブリッド インバータ モデルの中にはバッテリなしで動作できるものもありますが、特定の動作モードでバッテリを蓄える必要があるものもあります。正確な動作はモデルの設計とファームウェアによって異なるため、インストールする前にメーカーの仕様を確認する必要があります。
10kW インバーターの場合、バッテリーはどれくらいの大きさが必要ですか?
汎用のバッテリーサイズはありません。必要な容量は、エネルギー消費量、必要なバックアップ期間、運用戦略、バッテリーの放電制限、利用可能な太陽光発電の量によって異なります。 10kW インバーターは電力を表しますが、バッテリー容量は通常 kWh で表されます。
10kW 単相インバーターで家全体に電力を供給できますか?
多くの家庭負荷に電力を供給できる可能性がありますが、施設全体に電力を供給できるかどうかは、総負荷、ピーク需要、地域の電気構成、インバーターの連続定格とサージ定格によって決まります。高電力アプライアンスは個別に管理する必要がある場合があります。
停電時にソーラーパネルでバッテリーを充電できますか?
一部のバックアップ可能なハイブリッド システムは、インバーター、バッテリー、バックアップ アーキテクチャ、および PV システムがこの動作モードをサポートするように設計されている場合、送電網の停止中も太陽エネルギーを使用し続けることができます。すべてのハイブリッド インバーターが同じ停電動作を提供するわけではありません。
ハイブリッドインバーターで使用できるバッテリーの種類は何ですか?
互換性は特定のインバータによって異なります。リチウムイオン電池は現代のエネルギー貯蔵システムで一般的ですが、一部の製品は鉛酸またはその他の電池技術もサポートしています。電圧範囲、最大電流、BMS 通信、および承認されたバッテリーのリストをすべて確認する必要があります。
10kW ハイブリッド インバーターを購入する前に、設置者は何を確認する必要がありますか?
最も重要な点には、AC 電圧と周波数、相構成、定格出力、サージ容量、最大 PV 電圧と電流、MPPT 範囲、バッテリ電圧と電流制限、バッテリ通信、バックアップ出力機能、保護定格、モニタリング インターフェイス、該当する認証、およびローカル グリッド要件が含まれます。
MPPT 構成が重要なのはなぜですか?
MPPT チャネルにより、インバータはさまざまな条件下で動作する PV ストリングを管理できます。システム設計に応じて、屋根の向きが異なる場合や、陰影パターンが異なるエリアでは、独立したトラッキングによるメリットが得られる場合があります。
より信頼性の高い太陽光発電および蓄電ソリューションの構築
10kW 単相ハイブリッド インバーターは、最新の太陽光発電と蓄電システムの中心的なエネルギー管理コンポーネントとして機能します。その価値は10kWという数字だけでは決まりません。実際のパフォーマンスは、インバーターが PV アレイ、バッテリー、電気負荷、系統接続、バックアップ要件、および動作環境にどれだけ適合しているかによって決まります。
購入者やプロジェクト プランナーにとって、これらの関係を明確に理解することで、互換性のないコンポーネント、予期しない電力制限、不必要なシステム コストを回避しやすくなります。特にシステムをバックアップ電源や高需要アプリケーションに使用する場合は、設置前に完全な技術仕様を確認することが不可欠です。
株式会社シナオーは、アプリケーション要件、システム互換性、プロジェクト固有のニーズに焦点を当て、実用的なインバーターおよびエネルギー システム ソリューションを探している顧客をサポートできます。目標が太陽光の自家消費、蓄電池、バックアップ電源、またはより柔軟なエネルギー管理システムのいずれであっても、適切な構成はサイトの実際の電力要件から始める必要があります。
